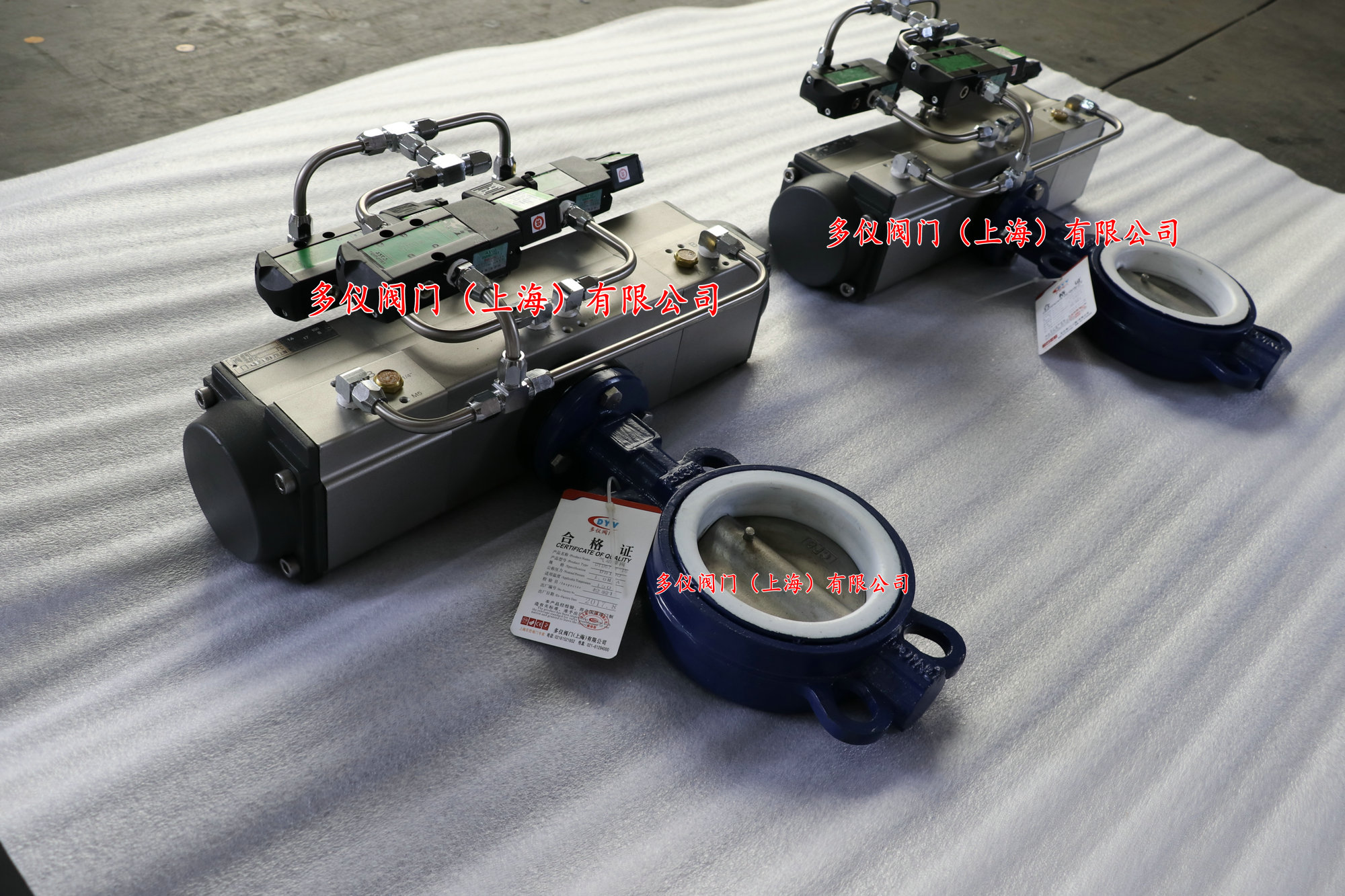

氣動三段式（分段式）蝶閥圖片
時間：2017-12-04 16:17:38 來源：多儀閥門 點擊：0次

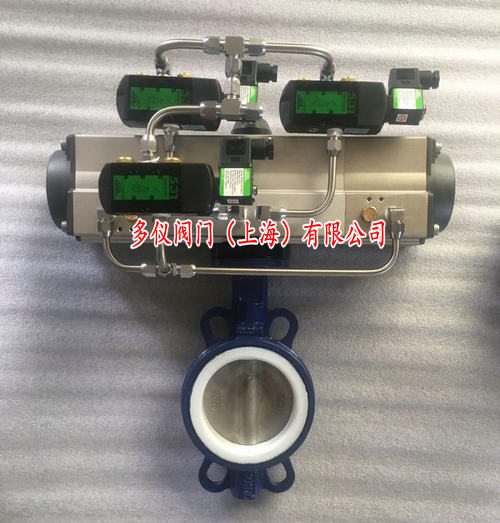

氣動分段式蝶閥是一種可以控制蝶閥在0°到90°之間實現兩次的開啟和關閉的閥門，主要由三段式氣動執行器，二或三個電磁閥及相關附件組成，通過對電磁閥的不同供電方式，實現閥門的全開、半開、關閉等功能，達到對管道內流量的控制。
氣動分段式蝶閥通過一套電磁閥來控制回路，實現對蝶閥的位置可控性，一般有0° -45°-90°或者0° -90°-180°的操作方式，也可根據用戶需要定制中間值，如30°、50°、60°等中間位置，也可在現場設定0-60°之間進行設定以滿足現場對不同流量的控制。
位置1（中間位置）
氣源壓力同時進入2口和D口，空氣從4口和C口排出，2口作為內部活塞移動，D口是通過輔助活塞推桿限制內部活塞定位在預定的中間位置。
位置2（全開位置）
氣源壓力同時進入2口和C口，空氣從4口和D口排出，2口的內部活塞繼續移動，C口味解除輔助活塞推桿限制定位，使內部活塞順利達到全開位置。
位置3（全關位置）
氣源壓力進入4口，空氣從2口排出，內部活塞向中間方向移動到達全關位置。可提供0-45-90彈簧回位型號規格，在斷氣斷電時或氣源故障，通過彈簧迫使內部活塞回位到全關位置。
